Безрамное остекление гармошкой. Складные системы из алюминия



Что это и где применяется

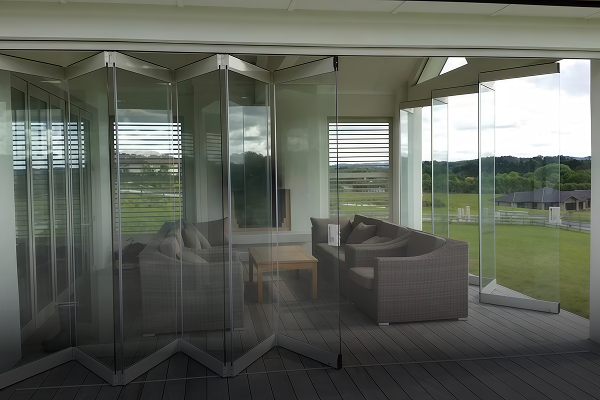

Безрамное остекление гармошкой — это набор стеклянных полотен без вертикальных стоек, которые складываются в пакет у одной из сторон проема. В сложенном виде проем открывается почти полностью, в разложенном образует непрерывную прозрачную плоскость без видимых импостов.

Типичные зоны применения:

• лоджии и балконы без утепления
• веранды, террасы, летние кухни
• уличные кафе, межсезонные павильоны
• зонирование внутри помещений, когда важна максимальная прозрачность



Важно: безрамные системы относятся к «холодным» решениям. Они защищают от осадков и ветра, но не создают теплый контур для круглогодичного проживания. Если нужен именно теплый вход или портал, рассматривают складные алюминиевые системы со створками и терморазрывом.


Готовы к чистому и аккуратному остеклению в Москве и МО? Нажмите, чтобы начать



Как устроена безрамная «гармошка»



Состав типичного комплекта:

• закаленные стеклянные полотна 8–12 мм, реже 10–12 мм при увеличенных габаритах
• верхний и/или нижний алюминиевый профиль-направляющая
• роликовые каретки с фиксацией полотен
• петли и стыковочные элементы, защелки, флажки фиксации крайних створок
• уплотнения по кромкам и в зоне примыкания, щеточные и эластомерные



По несущей схеме встречаются два варианта:

• верхнеподвесная система — нагрузка уходит в перекрытие, снижается требовательность к нижнему порогу
• нижнеопорная система — нагрузка на пол и порог, к основанию предъявляются требования по ровности и жесткости



Панели складываются «книжкой» и отъезжают к одной стороне. Возможна парковка в обе стороны или в отдельную нишу, если это заложено проектом.



В чем разница с «обычной» складной системой из алюминия



Складные алюминиевые системы (гармошка со створками в рамах) и безрамные решения решают схожую задачу — открыть широкий проем. Различия такие:

• Прозрачность. Безрамная выглядит максимально «легко» из-за отсутствия видимых стоек между полотнами.
• Теплотехника. Складная рама с терморазрывом и стеклопакетом может работать как теплый контур. Безрамная — нет, это холодное остекление.
• Герметичность. У рамной системы притворы и контуры уплотнений полноценнее; безрамка защищает от осадков и ветра, но не обеспечивает уровень герметичности, как у теплых дверей/окон.
• Механика. У рамной — больше фурнитуры и регулировок, зато больший ресурс на больших проемах. У безрамной — меньше металла, больше требований к качеству стекла и точности направляющих.



Плюсы и ограничения безрамного остекления



Плюсы:

• максимальное открытие проема и визуальная легкость
• минимум профилей, чистая панорама
• сравнительно небольшая масса на погонный метр в сравнении с «теплой» гармошкой



Ограничения:

• холодный контур, без гарантии бытовой теплоизоляции зимой
• герметичность и шумоизоляция ниже, чем у теплых систем с рамой
• требования к ровности и жесткости основания, особенно при нижней опоре
• ограничение по ветровым нагрузкам и высоте панели
• уход за нижними направляющими и дренажом обязателен



Про габариты и стекло



Реальные размеры панели зависят от системы. В быту часто применяют полотна шириной порядка 50–80 см и высотой до 250–280 см. Чем выше и шире полотно, тем толще стекло и серьезнее требования к кареткам.
Стекло — закаленное, при необходимости с триплексом в зонах повышенной безопасности. Кромки должны быть качественно обработаны, отверстия — просверлены на стадии производства. Самодельные доработки по месту недопустимы.



Порог, дренаж и примыкания



• Порог. Для террас удобен низкий порог, но он требует проектной подготовки: уклоны, вывод воды, терморазделение с теплым контуром помещения.
• Дренаж. В нижнем профиле предусмотрены каналы отвода воды. Перед сдачей их проливают и проверяют.
• Примыкания. Снаружи применяют влагостойкие, но паропроницаемые материалы, внутри — пароизоляционные. Набор материалов согласуют с системой, чтобы не разрушать покрытие профилей.



Герметичность и ветер



Безрамная система не предназначена для работы как герметичное окно. Щеточные и эластомерные уплотнения уменьшают продувание и приток влаги, но в сильный косой дождь и порывистый ветер возможны точечные протечки, особенно при неправильной установке порога и отсутствии уклонов. На высоких этажах и открытых ветрам фасадах исполнитель смотрит расчет ветровой нагрузки и ограничивает габариты панели.



Когда лучше выбрать складную алюминиевую систему в раме



• требуется теплый контур и стеклопакеты
• фасад «ветреный», этаж высокий, нужна предсказуемая герметичность
• проем очень широкий и высокий, где панели без рам начнут проигрывать по жесткости
• нужна интеграция с защитой от взлома, доводчиками, ограничителями в рамках дверной фурнитуры



Монтаж: что критично



1. Проем и основание. Ровная база, проверенные диагонали, подтвержденная несущая способность перекрытия под верхний профиль или основания под нижний.
2. Крепление направляющих. По карте производителя: шаг, анкера, исключение самозасверлов по месту.
3. Позиционирование панелей. Равномерные зазоры, регулировка кареток, работа всех фиксаторов.
4. Порог и дренаж. Пролив водой, отсутствие затопления, правильные уклоны.
5. Примыкания. Корректная последовательность слоев герметизации.
6. Контрольный цикл. Несколько циклов складывания/раскладывания без задиров, касаний и перетягов.



Эксплуатация и уход



• регулярно очищать нижнюю направляющую и дренажные отверстия
• протирать уплотнители нейтральными средствами
• не перегружать панели при складывании, не «бросать» пакет
• при первых признаках ухудшения хода панели вызывать сервис для регулировки кареток и фиксаторов



Частые ошибки и проблемы



• Нулевая отметка без проекта. Порог сделали вровень с полом без уклонов и дренажа — вода идет внутрь. Решение — проектировать узел заранее.
• Габариты «на глаз». Слишком широкие панели на ветреном фасаде — хлопки и перегрузка фурнитуры. Решение — укладываться в рекомендованные размеры.
• Слабое основание. Нижний профиль на «мягкой» стяжке приводит к перекосам и тугому ходу. Нужна жесткая опора.
• Самодельные отверстия и крепеж. Разрушение закалки, сколы кромки, потеря ресурса.
• Отсутствие сервиса. Грязные каналы и изношенные щетки ухудшают ход и герметичность.



Как выбрать систему под задачу



1. Зона применения. Балкон/лоджия, терраса, внутренняя перегородка. Для жилого тепла — не безрамная, а рамная теплая гармошка.
2. Схема несущая. Верхняя, нижняя или комбинированная. Исходит из несущих возможностей перекрытия и требований к порогу.
3. Габариты панели. Подбираются под ветровую нагрузку и частоту использования. Лучше чаще и уже, чем реже и чрезмерно широкие полотна.
4. Стекло. Толщина, закалка, при необходимости триплекс.
5. Порог и дренаж. Схема узла в разрезе до изготовления.
6. Фурнитура и фиксации. Надежность фиксаторов крайних створок, удобство запирания.
7. Сервис. Доступность регулировки, расходников, щеточных уплотнителей.



Если нужен теплый вариант



Ищите складные алюминиевые системы со створками в рамах, терморазрывом и стеклопакетами. У них выше масса и цена, шире профили, но они формируют теплый контур. Важно заранее согласовать порог, узел примыкания к полу и нагрузку на петли.



Готовы к чистому и аккуратному остеклению в Москве и МО? Нажмите, чтобы начать



Итог



Безрамное остекление гармошкой — рабочее решение для холодных зон, где хочется максимально открыть проем и сохранить панораму. Оно не заменяет теплые двери и порталы, зато отлично справляется с задачей защиты от осадков и ветра в межсезонье и дает чистый вид без стоек.

Успех проекта держится на четырех вещах: разумные габариты панелей, подготовленный порог с дренажом, ровные направляющие и регулярный сервис.

Если нужен круглогодичный теплый контур или высокая герметичность, лучше рассматривать складные алюминиевые системы в раме с терморазрывом.
